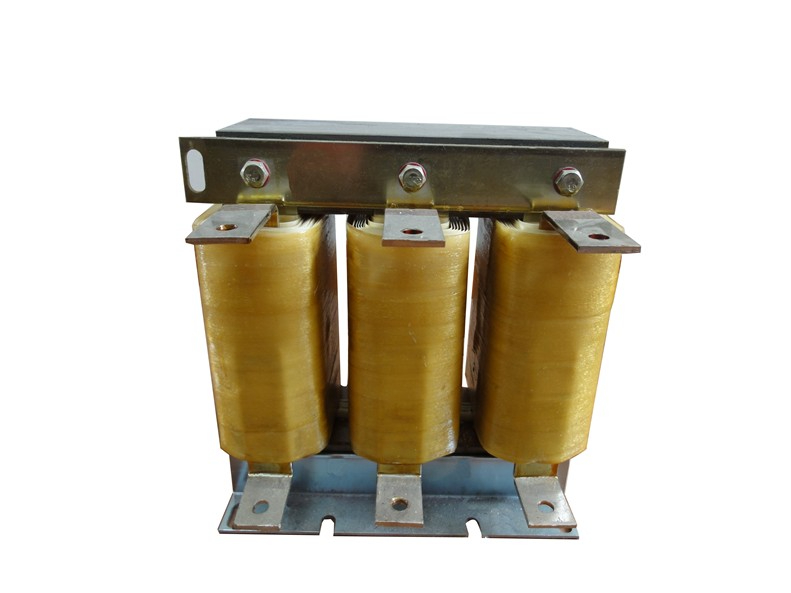

變頻器用出線電抗器

產品概述：
　　輸出交流電抗器用于變頻器的負載側，電機電流流經這些電抗器。
　　輸出交流電抗器補償長電纜的電容性電荷反轉電流，如果是長電機電纜，則可以限制電機端子的 dv/dt。
性能特點：

鐵芯采用優質取向硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫熱烘固化。線圈有良好的絕緣性能，整體機械強度高，防潮性能好。

線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

溫升低，損耗小，成本低，綜合利用率高。

產品介紹：

降低電機的噪音，降低渦流損耗。

降低輸入高次諧波造成的漏電流。

用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命。

保護變頻器內部的功率開關器件。

技術參數：

額定工作電壓：380V/50Hz或660V/50Hz

• 額定工作電流：5A至1600A@40℃

• 抗電強度：鐵芯-繞組 3500VAC/50Hz/10mA/10s無飛弧擊穿

• 絕緣電阻：1000VDC絕緣阻值≥100MV

• 電抗器噪音：小于65dB

• 防護等級：IP00

• 絕緣等級：F級以上

• 產品執行標準：

• IEC289:1987電抗器

• GB10229-88電抗器(eqv IEC289:1987)

• JB9644-1999半導體電氣傳動用電抗器

輸出交流電抗器0.5%－1%：
